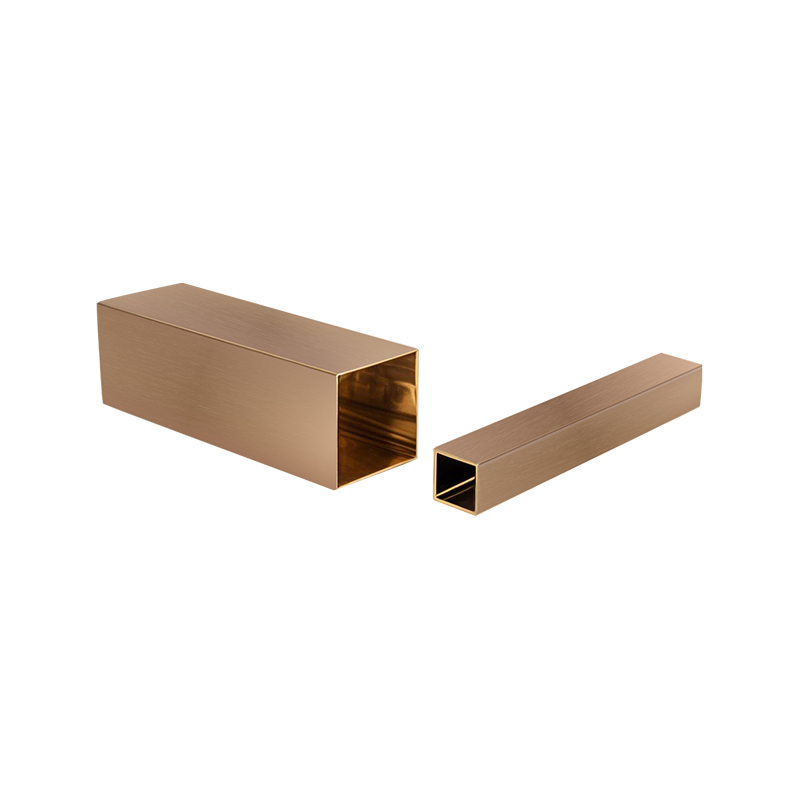

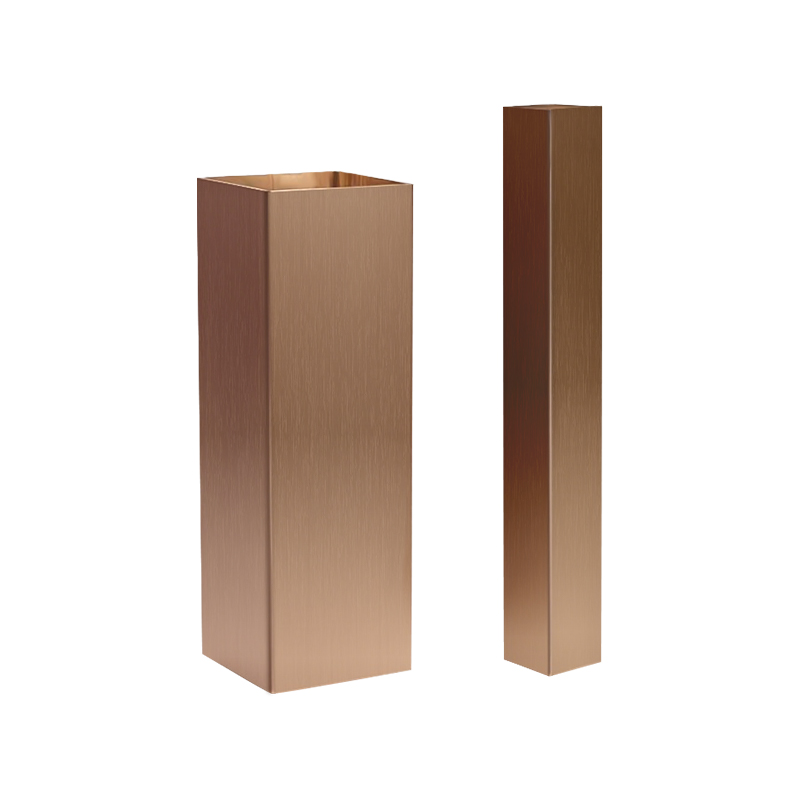

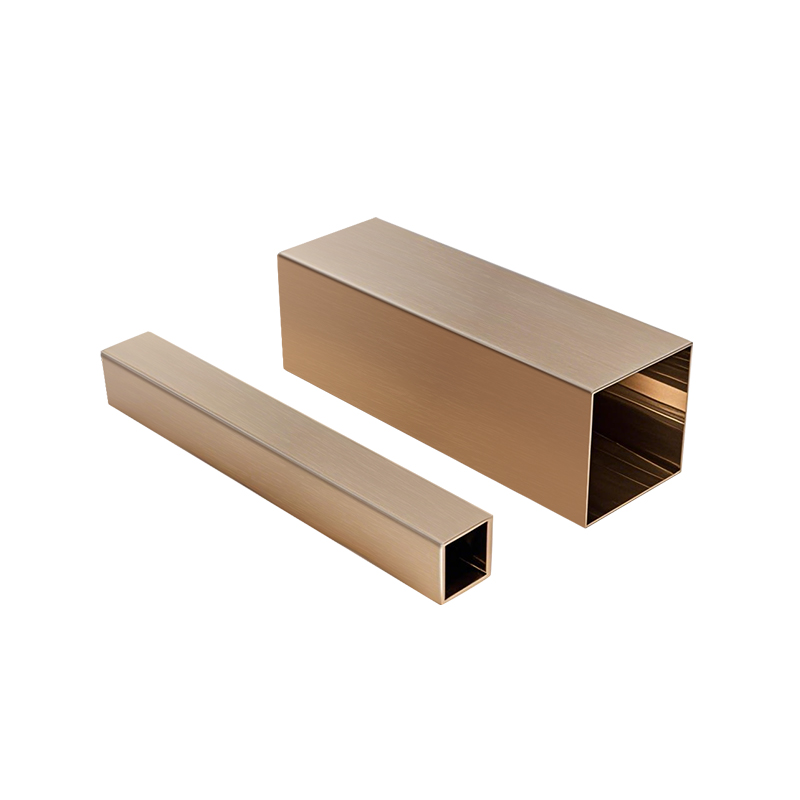

Медная квадратная трубка

Как контролировать толерантность к толщине стенки и прямоте во время экструзии квадратной трубки медь

Контроль толерантности к толщине стенки: точный контроль от источника к формированию
Во время процесса образования экструзии Медная квадратная трубка , ключ к управлению толерантностью к толщине стенки заключается в трех аспектах:
1. Чистота материала и контроль предварительной обработки
Zhejiang Jingliang использует медные слитки с высокой точкой в ​​качестве сырья и использует независимую систему плавки для скрининга чистоты и гомогенизации, эффективно уменьшая включения и сегрегацию зерна и обеспечивая стабильную основу для последующего формирования.
2. Конструкция формы и контроль температуры
Точность сопоставления между внутренним отверстием и стержнем ядра экструзии является важным фактором в определении однородности толщины стенки. Zhejiang Jingliang использует свой собственный центр обработки плесени, высокую технологию обработки ЧПУ и моделирования CAE, чтобы обеспечить коаксиальность и стойкость к износу. В то же время контроль температуры экструзии также очень важна-через многоточечную систему контроля температуры, поток металла обеспечивается равномерным, что позволяет избежать отклонения толщины стенки, вызванного неравномерным расходом.
3. Онлайн -мониторинг и интеллектуальная корректировка
Опираясь на стратегию «интеллектуального производства», Чжэцзян Цзинглиан ввел онлайн-систему обнаружения лазера для толщины стен, чтобы достичь мониторинга производственного процесса в реальном времени и в сочетании с системой обратной связи с замкнутым контуром, автоматически корректируют такие параметры, как силу экстразии и скорость корма, так как для стабильного контроля толщины толщины стены в пределах ± 0,05 мм для удовлетворения промышленного достижения.
Управление прямолинейностью: координация и объединение механической точности и баланса растяжения
Плохая прямолинейность медных квадратных трубок распространена в процессе охлаждения или растяжения после экструзии, что может легко привести к дефектам, таким как изгиб и деформация трубки, влияющие на точность сборки и срок службы.
1. Технология выпрямления многоаксированных
Zhejiang Jingliang использует систему выпрямления мульти-сета, чтобы исправить исходное смещение экструзии с помощью многоточечной тонкой настройки, чтобы гарантировать, что форма квадратной трубки остается вертикальной и плоской.
2. Результат контроля натяжения
В процессе непрерывного рисования система регулирует разницу скорости на обоих концах в реальном времени с помощью алгоритма баланса натяжения, чтобы избежать «перетаскивания» или «слишком свободных» явлений, вызывающих деформацию тела трубки и улучшать общую стабильность прямолинейности.
3. Система точного охлаждения
Процесс охлаждения после экструзии принимает систему циркулирующего водяного охлаждения, чтобы гарантировать, что скорость охлаждения медной трубки соответствует направлению длины, уменьшая деформацию изгиба, вызванную тепловым напряжением.
Благодаря вышеупомянутым показателям, прямолинейность медной квадратной трубки, произведенной Чжэцзян Цзинлианг, можно контролировать в диапазоне ≤1 мм на метр, и она широко используется в сценах, которые чрезвычайно чувствительны к деформации, таким как трубы для дифференциации для кондиционирования воздуха, механические структурные детали и системы проводки электрического проводки.

Какие проблемы могут столкнуться с медными квадратными трубками во время сварки и как их избежать

Общие проблемы в сварке медной квадратной трубки
1. Проблема окисления
Медь легко реагировать с кислородом в воздухе во время высокотемпературной сварки с образованием оксидной пленки, которая влияет на прочность сварки сварки и приводит к таким проблемам с качеством, как холодная сварка, поры и включения. В частности, края и углы квадратной структуры с большей вероятностью образуют накопление тепла, что усугубляет окисление.
2. Тепловая деформация
Высокая теплопроводность меди приводит к быстрой проводимости сварки, что затрудняет поддержание стабильной температуры расплавленного бассейна, что легко вызывает неравномерную ширину сварного шва или сквозной. В то же время поперечное сечение медной квадратной трубки является нерегулярным, и легче производить концентрацию теплового напряжения, чем круглая трубка, что приводит к проблемам деформации, таким как скручивание и деформация после сварки.
3. Сложность в заполнении
При сварке медных квадратных трубок, особенно в углах или Т-образных соединениях, трудно контролировать зазор между сварными швами, и их нелегко заполнить их, что может легко вызвать сварные узелки или подрезание.
4. Сварные трещины
Если тепловый цикл не контролируется должным образом или охлаждение слишком быстрое во время сварки, холодные трещины, вероятно, образуются на суставах, особенно для высокопрочных квадратных трубок из медных сплавов.
Zhejiang Jingliang Mopper-Tube Products Co., Ltd всегда придерживается ориентированного на клиента мышления и полностью учитывает адаптивность обработки задней частью до того, как продукт покидает фабрику, особенно с точки зрения работы сварки, и эффективно снижает частоту дефектов сварки с помощью следующих средств.
1. Предварительная обработка поверхности и защита от окисления
Во время процесса экструзии и рисования Медная квадратная трубкаs Производится компании, подвергнутой многоэтапной очистке и осветляющей поверхности обработки, чтобы свести к минимуму слой оксида поверхности, и обеспечить антиоксидические растворы, такие как жестянка и фосфалирование в соответствии с потребностями клиента, чтобы сделать сварку чище и приверженца.
2. Точно контролировать допуски и оптимизировать пробелы сплайсинга
Благодаря расширенной экструзионной конструкции и системам управления измерениями онлайн, толерантность к толщине стенки медных квадратных трубок Чжэцзян Джинглиан контролируется в пределах ± 0,05 мм, а угловой переход сильно округлен, что значительно улучшает жесткость сварки и избегает дефектов сварки, вызванных невыразительными пробелами.
3.
Техническая команда компании предоставляет рекомендации по применению для различных методов сварки, включая пабу, сварку TIG, лазерную сварку и т. Д. Клиентам в нескольких отраслях промышленности, и может настроить зарезервированные сварки и конструкции позиционирования вспомогательных приспособлений для повышения эффективности сварки и согласованности.
4. Медь высокая чистота обеспечивает отличную сварку
Благодаря своей собственной системе плавки и механизме скрининга сырья, медные материалы, используемые Чжэцзяном Цзинлиангом, достигают стандарта чистоты C11000 или выше, гарантируя, что сплавные элементы не осаждаются, а хрупкие фазы не образуются во время сварки, обеспечивая производительность сварки от источника.

Каковы преимущества и меры предосторожности использования медных квадратных трубок в охлажденных системах

Значительные преимущества медных квадратных трубок в охлажденных системах
1. Эффективная производительность теплопередачи
Теплопроводность меди составляет 390 ~ 400 Вт/м · к, что намного выше, чем у обычных металлов, таких как алюминиевая и нержавеющая сталь. При той же скорости потока медные квадратные трубки могут достичь более быстрого теплообмена, повысить эффективность охлаждения и снизить потребление энергии системы.
Кроме того, квадратная структура имеет большую поверхность теплопередачи на единицу площади, которая может лучше использовать пространство в компактных теплообменниках для достижения «меньшего объема, более высокой емкости».
2. Стабильная структура и простое соединение
Медная квадратная трубка имеет острые края и плоская поверхность, которая подходит для близкого расположения и сварки. Он часто разрабатывается в виде канала теплового потока или в сборе кронштейна в конденсаторе, модуле конденсатора, испарителя или охлаждения, который имеет как теплопроводимость, так и структурные функции и повышает эффективность модульной сборки продукта.
3. Отличная коррозионная стойкость
Охлаждающая система в течение длительного времени имеет смешанную среду хладагента, водяного пара и масла. Медные квадратные трубки естественным образом обладают хорошей коррозионной стойкостью и совместимы с различными хладагентами (например, R134A, R410A и R32), эффективно продлевая срок службы системы.
4. Легко сварка и формировать
После точной экструзии и лечения отжига в Чжэцзян Джинглианг Медные Продукты Продукты, ООО, медная квадратная трубка имеет хорошую пластичность и сварку. Медные квадратные трубки, произведенные компанией, часто используются в таких процессах, как паялка и сварка TIG. Интерфейс сварки плоский и герметичный, отвечающий строгим требованиям охлаждения системы для герметизации.
Меры предосторожности в практических приложениях
Хотя медная квадратная трубка имеет отличную производительность, следует отметить следующие точки, когда она используется в системе охлаждения, чтобы гарантировать, что ее функция находится в лучшем состоянии:
1. Контроль толщины стенки трубки
У конденсаторов и испарителей, работающих в условиях давления, выбор толщины стенки медных квадратных трубок является особенно важным. Слишком тонкая толщина стенки может легко привести к взрывам или усталосной трещинах, в то время как слишком толщина толщины стенки влияет на эффективность теплообмена и обработку. Zhejiang Jingliang использует экструзию с ЧПУ и онлайн -обнаружение лазера для контроля толщины стенки в пределах ± 0,05 мм, и может настраивать продукты с различными уровнями давления в соответствии с потребностями клиента.
2. Избегайте внутренней стены загрязнения
Если внутренняя стена медной квадратной трубки влажная или загрязнена маслом перед транспортировкой или установкой, легко сформировать источник коррозии. Чжэцзян Джинглиан, высыхает, высыхает и уплотнет, прежде чем покинуть фабрику. В то же время рекомендуется, чтобы клиенты выполняли вторичную очистку перед сваркой, чтобы система была сухой и не примесей.
3. Конструкция компенсации термического расширения
Коэффициент термического расширения медного материала составляет 16,5 × 10⁻⁶/К. Система охлаждения часто меняется между горячим и холодным. Пространство расширения должно быть зарезервировано в конструктивной конструкции, чтобы избежать концентрации напряжения и растрескивания сварного шва, вызванного ограничениями во время теплового расширения и сокращения квадратной трубки.
4. Разрыв в установке и поддержка
Квадратные трубки легче деформированы боковыми силами, чем круглые трубки. Точки поддержки и пробелы должны быть разумно устанавливаться во время установки. Техническая команда Zhejiang Jingliang предоставляет клиентам соответствующие предложения по установке и антивибрационные решения для обеспечения того, чтобы медная квадратная трубка поддерживала хорошую геометрическую стабильность во время долгосрочной работы.
