Подзаголовок: В то время как традиционные прямоугольные шины занимают значительное пространство и демонстрируют заметные потери на подстанциях сверхвысокого напряжения, полая трубчатая шина из медных трубок — с 40-процентным снижением сопротивления переменному току и 60-процентным улучшением эффективности рассеивания тепла — незаметно становится ключевым фактором глобального энергетического перехода. Почему этот нишевый продукт, составляющий лишь 3% от общего спроса на медные трубы, достигает 200% ежегодного роста в новом энергетическом секторе?
В 2025 году модернизация глобальной энергетической инфраструктуры будет способствовать взрывному росту экономики. медная трубка шинный рынок. Хотя на эту категорию приходится лишь 2–3% общего спроса на медные трубы, ее применение на подстанциях сверхвысокого напряжения, центрах обработки данных и новых энергетических электростанциях растет более чем на 200% в год. По сравнению с традиционными прямоугольными шинами основная конкурентоспособность медные трубчатые шины заключается в физических преимуществах их полой трубчатой конструкции: она увеличивает площадь поверхности проводника в 3–5 раз, обеспечивает равномерное распределение тока по стенке трубки, снижает коэффициент скин-эффекта до значения ниже 0,8, снижает сопротивление переменному току на 40 % по сравнению с прямоугольными шинами той же площади сечения.
Эта структурная революция напрямую устраняет болевые точки передачи сверхсильных токов. В распределительном устройстве с элегазовой изоляцией (КРУЭ) напряжением 750 кВ медная трубчатая шина диаметром 100×5 мм может выдерживать ток 4000 А при плотности тока всего 2,68 А/мм². Напротив, эквивалентные прямоугольные шины требуют несколько сложенных слоев , что приводит к увеличению потерь более чем на 30%. Что еще более важно, механическая прочность медных трубчатых шин в четыре раза выше, чем у прямоугольных шин. При воздействии тока короткого замыкания 50 кА длина подвесного пролета достигает 9 метров, а опорного — до 13 метров, что существенно снижает потребность в металлоконструкциях подстанции.

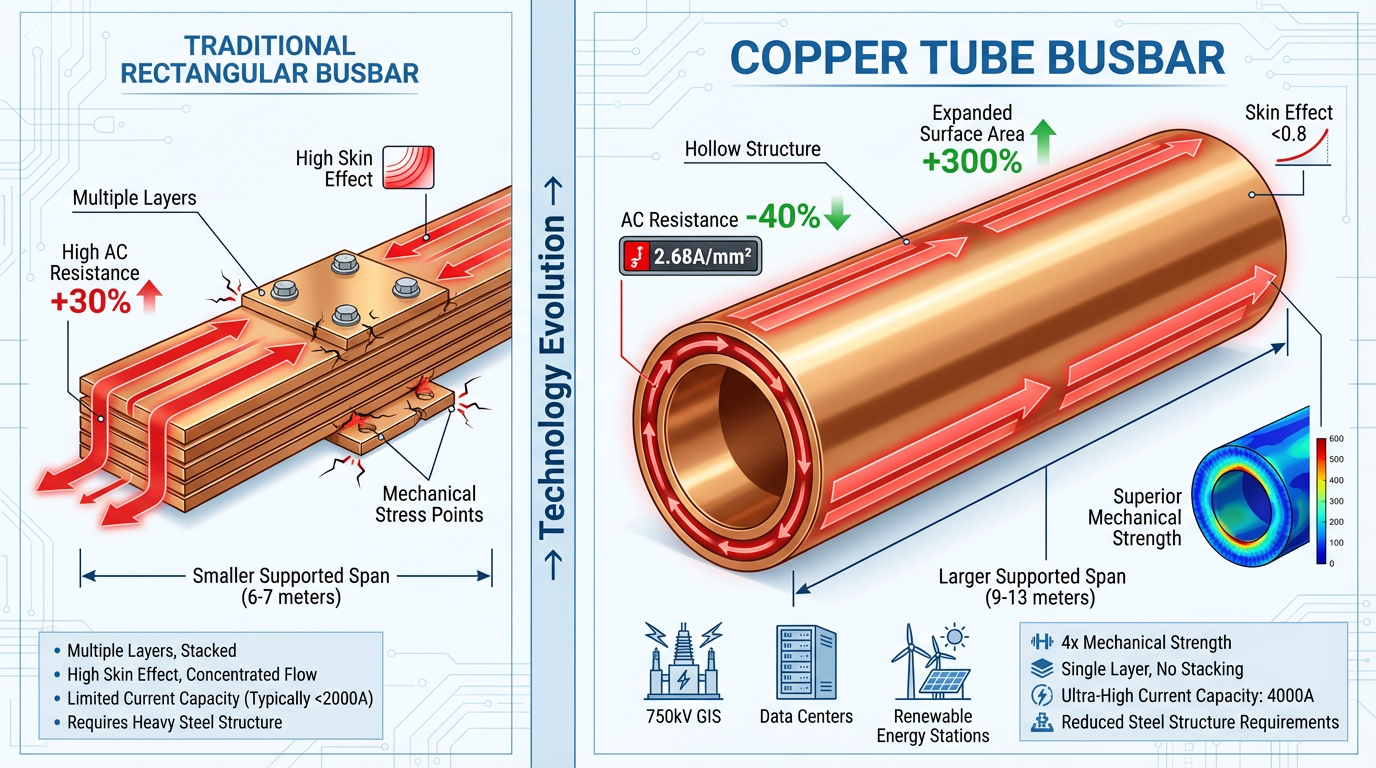

(Это изображение было создано искусственным интеллектом.)
Таблица: Сравнение характеристик медных трубчатых шин и традиционных прямоугольных шин (2025 г.)
| Индикатор эффективности | Традиционные прямоугольные шины | Медные трубчатые шины | Улучшение |
| Сопротивление переменного тока | Базовый уровень | скидка 40% | Скачок эффективности |
| Эффективность рассеивания тепла | Зависит от внешних радиаторов | Естественная конвекция во внутренней полости, оптимизированная внешняя стена | улучшение на 60% |
| Заполняемость помещения | Несколько сложенных слоев занимают большое пространство | Замена одной трубки, компактная конструкция | экономия 25% |
| Устойчивость к короткому замыканию | Склонен к деформации, требует усиления | Механическая прочность увеличена в 4 раза | Прорыв в безопасности |
| Стоимость установки | Несколько разъемов, сложная конструкция | Модульное соединение, время работы сокращается вдвое | Экономическая оптимизация |
Ценность медных трубчатых шин в новом энергетическом секторе пересматривается. В постоянный ток сверхвысокого напряжения (HVDC) замена традиционных кабелей полностью изолированными медными трубчатыми шинами на преобразовательных станциях ±800 кВ снижает системные потери на 18% и ежегодные эксплуатационные расходы на 4 миллиона юаней. Это преимущество особенно заметно при передаче на большие расстояния: на расстояниях, превышающих 100 километров, преимущество сопротивления медных трубчатых шин может снизить общую стоимость жизненного цикла более чем на 25%.
Еще более революционные применения появляются на новых энергетических электростанциях. На компрессорной станции напряжением 330 кВ на ветроэнергетической базе Цзюцюань в Ганьсу медные трубчатые шины стабильно работают при экстремальных морозах до -40°C. Их устойчивое к ультрафиолетовому излучению покрытие продлевает срок службы на открытом воздухе до 30 лет, что намного превышает 15-летний цикл традиционных кабелей. На фотоэлектрических электростанциях модульная конструкция медных трубчатых шин повышает эффективность установки на 50 %, что делает их особенно подходящими для быстро развертываемых проектов распределенной энергетики.
Железнодорожный транзит является еще одной областью роста. После того, как на 14-й линии шанхайского метрополитена были внедрены медные трубчатые шины диаметром 120×8 мм, эффективность тяговых преобразователей увеличилась до 98,5%, а энергопотребление поездов снизилось на 7%. Их виброустойчивость снижает частоту отказов контактов на 90%, значительно повышая эксплуатационную надежность. Расширение этих сценариев применения превращает медные трубчатые шины из просто проводящих материалов в основные факторы, определяющие энергоэффективность системы.
Столкнувшись с проблемой нехватки ресурсов меди, отрасль достигает «сокращения содержания меди и повышения эффективности» за счет структурных инноваций. Использование медной трубки Φ28×3 мм вместо цельного медного стержня диаметром 20 мм снижает расход меди на 33% при токе 630 А, сохраняя при этом термическую стабильность. Медная трубчатая шина с градиентной толщиной стенок, разработанная одним предприятием, еще больше снижает расход материала за счет центральной тонкостенной конструкции, сокращая расход меди на 22% и затраты на 15% в условиях 10 кВ/3150 А.
Технологии «зеленого» производства также ускоряют свое применение. Замкнутая система водяного охлаждения Jiangxi Naile Copper снижает потребление воды в процессе производства медных трубчатых шин с 28 кубических метров на тонну до 16 кубических метров на тонну, то есть на 43%. Между тем, компания Guangdong Longfeng Precision Copper Tube использует технологию промышленного Интернета 5G для создания фабрики цифровых двойников, оптимизируя энергопотребление в режиме реального времени и снижая совокупное энергопотребление на единицу продукции на 30%. Эти инновации не только снижают производственные затраты, но и помогают продуктам претендовать на исключения в рамках Механизма регулирования границ выбросов углерода (CBAM), повышая международную конкурентоспособность.
Самые передовые инновации происходят в сфере разведки. Интеллектуальные шины из медных трубок, интегрированные с волоконно-оптическими датчиками, могут отслеживать температуру, напряжение и частичный разряд в режиме реального времени. После внедрения на сталелитейном предприятии они достигли точности прогнозирования неисправностей оборудования на уровне 92 % и сократили время незапланированных простоев на 65 %. Эта интеллектуальная трансформация превращает медные трубчатые шины из пассивных проводящих компонентов в активные узлы управления энергопотреблением.
Технология цифровых двойников еще больше усиливает эту ценность. Создавая виртуальные модели медных трубчатых шин и моделируя их работу в различных условиях эксплуатации, предприятия могут обеспечить раннее предупреждение о потенциальных неисправностях. В одном проекте центра обработки данных такое профилактическое обслуживание снизило эксплуатационные расходы на 40 % и повысило надежность системы до 99,999 %. Благодаря внедрению алгоритмов искусственного интеллекта интеллектуальные шины из медных трубок могут даже автоматически регулировать рабочие параметры для оптимизации распределения энергоэффективности всей энергосистемы.
Технология шин из медных трубок следующего поколения приближается к прорыву в области сверхпроводимости. Композитная шина из меди и сверхпроводника, разработанная немецким институтом Макса Планка, обеспечивает передачу энергии с нулевым сопротивлением при температуре -196°C в жидком азоте, увеличивая плотность тока в пять раз. Хотя это и дорого, оно демонстрирует потенциал применения в конкретных сценариях с высокой стоимостью. Более практичной инновацией является композитный материал из алюминия и карбида кремния, теплопроводность которого в 1,5 раза превышает теплопроводность меди и составляет всего одну треть ее веса, и уже проходит испытания в некоторых новых энергетических приложениях.
Системная интеграция – еще одно ключевое направление. Энергетический отдел Tesla разработал интегрированную шину «охлаждения-проводимости», которая сочетает в себе функции рассеивания тепла и передачи энергии, уменьшая объем наддувочных блоков электромобилей на 40% и увеличивая эффективность зарядки на 30%. Такая межфункциональная интеграция представляет собой будущее направление медных трубчатых шин: они больше не являются однофункциональными проводящими компонентами, а являются основными носителями комплексных энергетических решений.
Рост медные трубчатые шины представляет собой тихую революцию в секторе энергетической инфраструктуры: в то время как внимание промышленности сосредоточено на звездных технологиях, таких как фотоэлектрическая энергия и энергия ветра, эта, казалось бы, традиционная ниша незаметно повышает базовый уровень эффективности всей энергетической системы посредством материаловедения и структурных инноваций. В течение следующих пяти лет, по мере ускорения глобального энергетического перехода, рынок медных трубных шин будет поддерживать ежегодные темпы роста более 25%, став наиболее многообещающей точкой роста прибыли в отрасли медных труб.
Для предприятий ключ к конкуренции больше не лежит исключительно в контроле затрат, а в способности предоставлять системные решения, интегрируя материальные инновации , интеллектуальное управление и сценарии применения глубоко для предоставления комплексных решений по повышению энергоэффективности. Как заявил один отраслевой эксперт: «В будущем победителями станут не компании, продающие медные трубы, а компании, продающие «эффективность»».
