Медные трубчатые шины: тихая революция в инфраструктуре передачи электроэнергии

Подзаголовок: Как полые трубчатые проводники меняют представление об эффективности энергетических систем, в то время как традиционные решения сталкиваются с ограничениями по пространству и производительности.

Технологическая трансформация: от твердых проводников к трехмерной передаче энергии

Модернизация глобальной энергетической инфраструктуры стимулирует беспрецедентный спрос на медная трубка шины. Хотя эта продукция составляет лишь 2–3% от общего спроса на медные трубы, темпы роста этой продукции превышают 200% ежегодно в таких приложениях, как подстанции сверхвысокого напряжения, центры обработки данных и новые электростанции. Основное преимущество заключается в их полая трубчатая конструкция , что увеличивает площадь поверхности проводника в 3-5 раз, обеспечивает равномерное распределение тока по стенке трубки, снижает коэффициент скин-эффекта ниже 0,8, снижает сопротивление переменному току на 40 % по сравнению с прямоугольными шинами эквивалентной площади сечения.

Это структурное нововведение решает критические проблемы передачи сильноточных токов. В распределительном устройстве с элегазовой изоляцией (КРУЭ) 750 кВ медная трубчатая шина Φ100×5 мм может проводить ток 4000 А с плотностью всего 2,68 А/мм², в то время как для эквивалентных прямоугольных шин требуется несколько слоев, уложенных друг на друга, что увеличивает потери более чем на 30%. Что еще более важно, механическая прочность медных трубчатых шин в четыре раза выше, чем у прямоугольных шин, что обеспечивает возможность подвесных пролетов длиной 9 метров и опорных пролетов длиной до 13 метров при воздействии тока короткого замыкания 50 кА, что существенно снижает требования к стальным конструкциям подстанции.

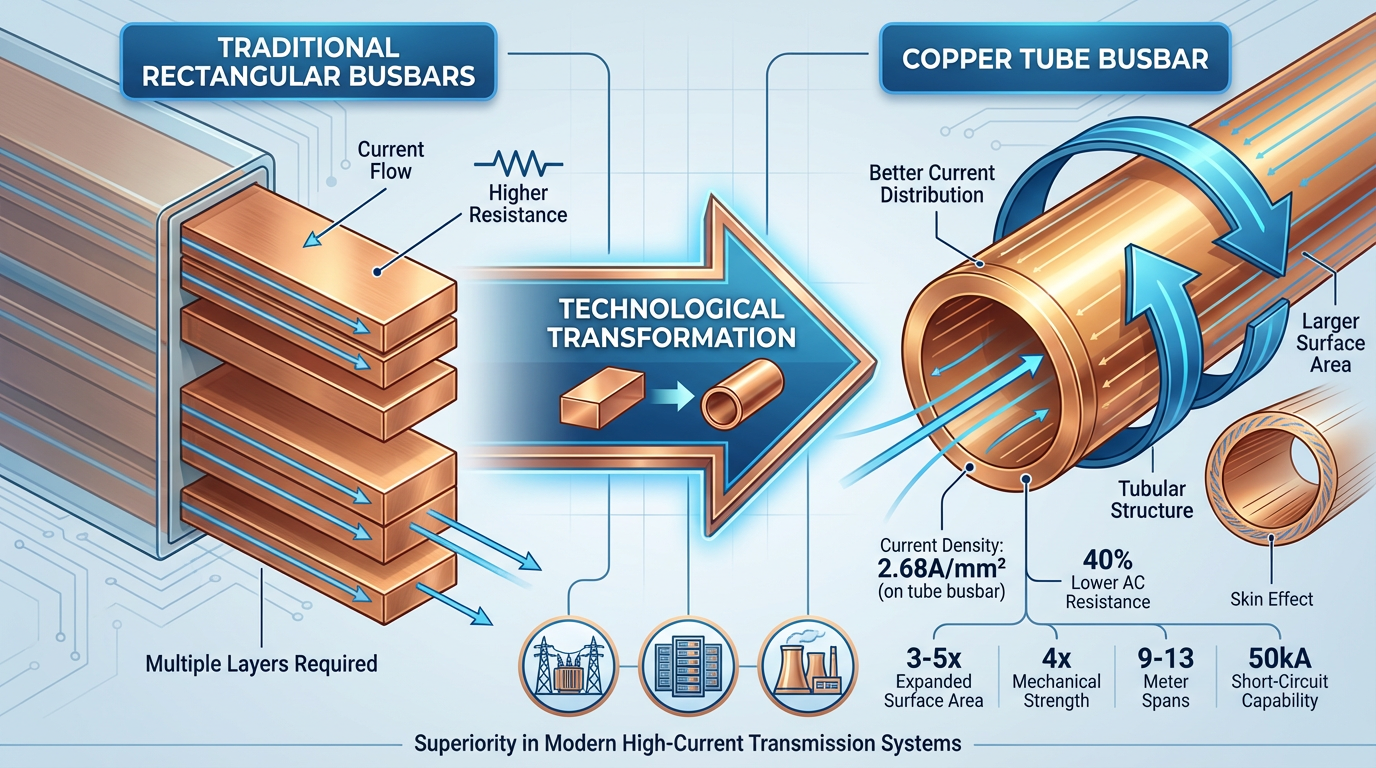

(Это изображение было создано искусственным интеллектом.)

Таблица: Сравнение характеристик медных трубчатых шин и традиционных прямоугольных шин (2025 г.)

Инновации в материалах: современные сплавы и устойчивое производство

Превосходство в характеристиках медных трубчатых шин обусловлено достижениями в области материаловедения. Новый медно-серебряный и медно-хромовые сплавы сохраняет проводимость, одновременно увеличивая прочность на 30 %, что позволяет сделать стенки тоньше и сэкономить до 25 % материала без ущерба для производительности. Эти современные материалы позволяют работать при температурах от -196°C до 250°C, что делает их пригодными для экстремальных условий эксплуатации: от криогенных применений до высокотемпературных промышленных условий.

Устойчивые производственные процессы меняют экономику производства. На современных предприятиях используются замкнутые системы водяного охлаждения, позволяющие снизить расход воды с 28 кубических метров на тонну до 16 кубических метров на тонну, то есть на 43%. Интеграция технологий 5G и промышленного Интернета позволяет оптимизировать энергопотребление в режиме реального времени, сокращая совокупное потребление энергии на единицу продукции на 30%. Эти достижения не только снижают производственные затраты, но и помогают продуктам претендовать на исключения в рамках таких механизмов, как Механизм регулирования углеродной границы ЕС (CBAM).

Спектр применения: от традиционной энергетики к новым энергетическим рубежам

Ценностное предложение медных трубчатых шин пересматривается во многих секторах. При передаче постоянного тока сверхвысокого напряжения преобразовательные станции ±800 кВ, использующие полностью изолированные медные трубчатые шины, сообщают о снижении системных потерь на 18%, при этом ежегодная экономия эксплуатационных расходов достигает 4 миллионов долларов США. Это преимущество становится особенно заметным при передаче электроэнергии на большие расстояния, где проекты, протяженность которых превышает 100 километров, получают выгоду от сокращения затрат в течение жизненного цикла на 25% и более.

Сектор возобновляемых источников энергии представляет собой особенно многообещающую область. В ветроэнергетических установках медные трубчатые шины демонстрируют надежную работу при температуре -40°C, а устойчивое к ультрафиолетовому излучению покрытие продлевает срок службы на открытом воздухе до 30 лет, что вдвое превышает 15-летний цикл традиционных кабелей. На фотоэлектрических электростанциях модульные конструкции ускоряют установку на 50 %, что особенно ценно для быстро развертываемых проектов распределенной энергетики. Железнодорожный транспорт представляет собой еще один вектор роста: такие системы, как линия 14 шанхайского метрополитена, достигают эффективности тягового преобразователя на 98,5% и снижения энергопотребления поездов на 7% после внедрения медных трубчатых шин Φ120×8 мм.

Региональный ландшафт: глобальные различия в внедрении и инновациях

Мировой рынок шин из медных трубок имеет ярко выраженные региональные особенности. Европа сохраняет лидерство в сфере высокотехнологичных применений: немецкие производители занимают 60% рынка труб высокой чистоты. Северная Америка специализируется на аэрокосмической и оборонной промышленности, где специализированные сплавы отвечают высочайшим требованиям к эксплуатационным характеристикам. Между тем, китайские компании добились значительных успехов в нишевых сегментах, таких как производство никель-медных трубок B10 морского класса, захватив 25% доли мирового рынка.

Такое географическое распределение отражает различные конкурентные преимущества. Доминирование Европы в премиальных сегментах обусловлено многолетним опытом в области точного производства, а сильные стороны Северной Америки сочетаются с ее развитой аэрокосмической промышленностью. Рост Китая обусловлен интегрированными промышленными кластерами, которые объединяют в себе плавильную, промежуточную и перерабатывающую промышленность, сокращая циклы НИОКР на 30% и затраты на 20%.

Направления будущего: интеллектуальные системы и материалы нового поколения

Будущая эволюция медных трубчатых шин направлена на повышение интеллектуальности и функциональности. Интеграция оптоволоконных датчиков позволяет в режиме реального времени отслеживать температуру, напряжение и частичные разряды, при этом в некоторых промышленных приложениях точность прогнозирования неисправностей оборудования достигает 92 %, а время незапланированных простоев сокращается на 65 %. Эта трансформация превращает медные трубчатые шины из пассивных проводящих элементов в активные узлы управления энергопотреблением.

Материалы следующего поколения обещают дальнейшие прорывы. Медно-графеновые композиты демонстрируют теплопроводность в пять раз выше, чем у чистой меди при четверти веса, а сверхпроводящие варианты, работающие при температуре жидкого азота -196°C, обеспечивают передачу энергии с нулевым сопротивлением. Хотя эти передовые материалы еще не являются коммерчески жизнеспособными в больших масштабах, они указывают на будущее, в котором медные трубчатые шины смогут снизить вес на 60% при одновременном повышении производительности.

Системная интеграция представляет собой еще одно ключевое направление. Комбинированные интегрированные шины охлаждения и проводимости, которые объединяют рассеивание тепла с функциями передачи энергии, могут сократить количество разъемов на 30%, одновременно увеличивая плотность энергии. Этот подход иллюстрирует переход отрасли от производства компонентов к предоставлению интегрированных решений.
