Полное руководство по медным капиллярным трубкам: все, что вам нужно знать

Сердце прецизионного охлаждения

В мире систем отопления, вентиляции и кондиционирования, охлаждения и прецизионного приборостроения успех часто измеряется миллиметрами. В центре этих сложных систем лежит небольшой, но мощный компонент: медная капиллярная трубка .

Что такое медная капиллярная трубка?

Медная капиллярная трубка представляет собой высокоточную трубку с узким проходом, характеризующуюся чрезвычайно малым внутренним диаметром (ВД). В отличие от стандартных медных труб, используемых в сантехнике, эти трубы спроектированы со строгой точностью размеров. Обычно изготавливается из высококачественной раскисленной фосфором меди (например, C12200 или ТП2 ), они предназначены для работы в средах с высоким давлением при сохранении постоянной скорости потока.

Основная функция: регулирование и контроль

Основная роль медной капиллярной трубки – действовать как дросселирующее устройство . В цикле охлаждения он служит важным мостом между стороной высокого давления (конденсатор) и стороной низкого давления (испаритель). Создавая расчетное сопротивление потоку хладагента, он вызывает точный перепад давления, который позволяет жидкости расширяться и охлаждаться.

Помимо охлаждения, эти трубки также незаменимы для передача давления . Их способность передавать давление жидкости или газа с минимальным объёмным смещением делает их золотым стандартом для промышленных манометров и термометров дистанционного зондирования.

Что охватывает это руководство

Выбор неправильной капиллярной трубки может привести к неэффективности системы, отказу компрессора или неточным показаниям. Чтобы помочь вам принять обоснованное решение, в этой статье подробно рассматриваются:

• Технические характеристики: Понимание допусков и марок материалов.
• Материаловедение: Почему медь остается лучшим выбором для этих компонентов.
• Глобальные приложения: От бытовых холодильников до современного медицинского оборудования.
• Критерии выбора: Ключевые факторы, которые следует учитывать при выборе источников для вашего следующего проекта.

Ключевые характеристики высококачественных медных капиллярных трубок

Не все капиллярные трубки одинаковы. Для высокопроизводительных систем качество трубки определяется тремя столпами: чистота материала, точность размеров и внутренняя чистота.

Материальное превосходство: почему медь C12200 (ТП2)?

Отраслевым стандартом для капиллярных трубок является Раскисленная фосфором медь (DHP) , широко известный как C12200 или ТП2 . Этот конкретный сорт выбран по нескольким причинам:

• Теплопроводность: Медь обладает отличными свойствами теплопередачи, что жизненно важно для систем, где требуется стабилизация температуры.
• Коррозионная стойкость: Он обладает высокой устойчивостью к атмосферной коррозии и химическим реакциям, характерным для хладагентов.
• Формируемость и пластичность: Несмотря на свой небольшой размер, C12200 можно легко согнуть, развальцевать или свернуть в бухту, не растрескивая его, что обеспечивает гибкую установку в ограниченном пространстве.

Критическая роль точности идентификации (допуска)

В капиллярной трубке Внутренний диаметр (ID) является самым важным измерением. Даже микроскопическое изменение внутреннего диаметра может привести к значительным изменениям сопротивления потоку.

• Управление потоком: Скорость потока жидкости пропорциональна четвертой степени радиуса. Это означает, что малейшее отклонение в диаметре приводит к значительному изменению перепада давления.
• Жесткие допуски: Высокое качество изготовления обеспечивает максимально жесткие допуски. Такой уровень точности гарантирует, что каждая единица вашей производственной линии будет работать одинаково, устраняя необходимость в постоянной повторной калибровке системы.

Чистота внутренней поверхности: «тихий» фактор качества

Одной из наиболее частых причин выхода из строя холодильной системы является «капиллярный засор». Высококачественные трубы должны подвергаться специальной очистке, чтобы гарантировать отсутствие на внутренней стенке:

• Остаточные масла: Смазочные материалы, образующиеся в процессе вытяжки, должны быть полностью удалены во избежание реакции с современными хладагентами.
• Влажность: Вода внутри трубки может замерзнуть в точке расширения, образуя ледяную пробку, которая полностью останавливает поток.
• Оксидные чешуйки: Любые незакрепленные частицы или накипь могут проникнуть через систему, повредив компрессор или засорив фильтры тонкой очистки.

Профессиональное Примечание: Ведущие производители используют яркий отжиг в контролируемой атмосфере, чтобы внутренняя поверхность оставалась блестящей, гладкой и свободной от окисления без необходимости жесткого химического травления.

Технические характеристики и производственные стандарты

Чтобы обеспечить совместимость и надежность, медные капиллярные трубки должны соответствовать строгим геометрическим и металлургическим стандартам. Независимо от того, проектируете ли вы компактную домашнюю морозильную камеру или сложный промышленный датчик, понимание этих характеристик является ключевым моментом.

Общие диапазоны размеров и настройка

Хотя для конкретных инженерных нужд часто требуются нестандартные размеры, в отрасли обычно придерживаются стандартизированного диапазона капиллярных трубок:

• Внутренний диаметр (ID): Обычно варьируется от от 0,50 мм до 2,00 мм .
• Внешний диаметр (НД): Обычно попадает между от 1,50 мм до 5,00 мм .
• Толщина стены: Прецизионно спроектирован для работы с определенным разрывным давлением, часто варьирующимся от от 0,40 мм до 1,00 мм .
• Форм-фактор: Доступно в прямые длины (для приборов) или большие катушки (для крупносерийного производства систем отопления, вентиляции и кондиционирования воздуха) длиной от нескольких сантиметров до нескольких сотен метров.

Глобальные производственные стандарты

Соответствие международным стандартам гарантирует соответствие механических свойств и химического состава меди. К наиболее признанным стандартам относятся:

• АСТМ Б360: Стандартная спецификация для капиллярных трубок из твердой меди для применения в ограничителях.
• ЭН 12450: Европейский стандарт для бесшовных круглых медных капиллярных трубок.
• ДЖИС Х3300: Японский промышленный стандарт для бесшовных труб и трубок из меди и медных сплавов.

Понимание характера (твердости материала)

«Закал» меди относится к ее твердости и гибкости, которые определяются в процессе отжига. Выбор правильного закалки жизненно важен для процесса сборки:

Контрольные показатели тестирования качества

Помимо размеров, трубы с высокими техническими характеристиками проходят ряд испытаний для обеспечения эксплуатационных характеристик:

1. Тест расширения: Обеспечение возможности расширения или расширения трубы без образования трещин.
2. Вихретоковое тестирование (ECT): Неразрушающий контроль для обнаружения микроскопических трещин и дефектов в стенках труб.
3. Тестирование потока: Измерение расхода воздуха или жидкости при определенном давлении для проверки пропускной способности «ограничителя».

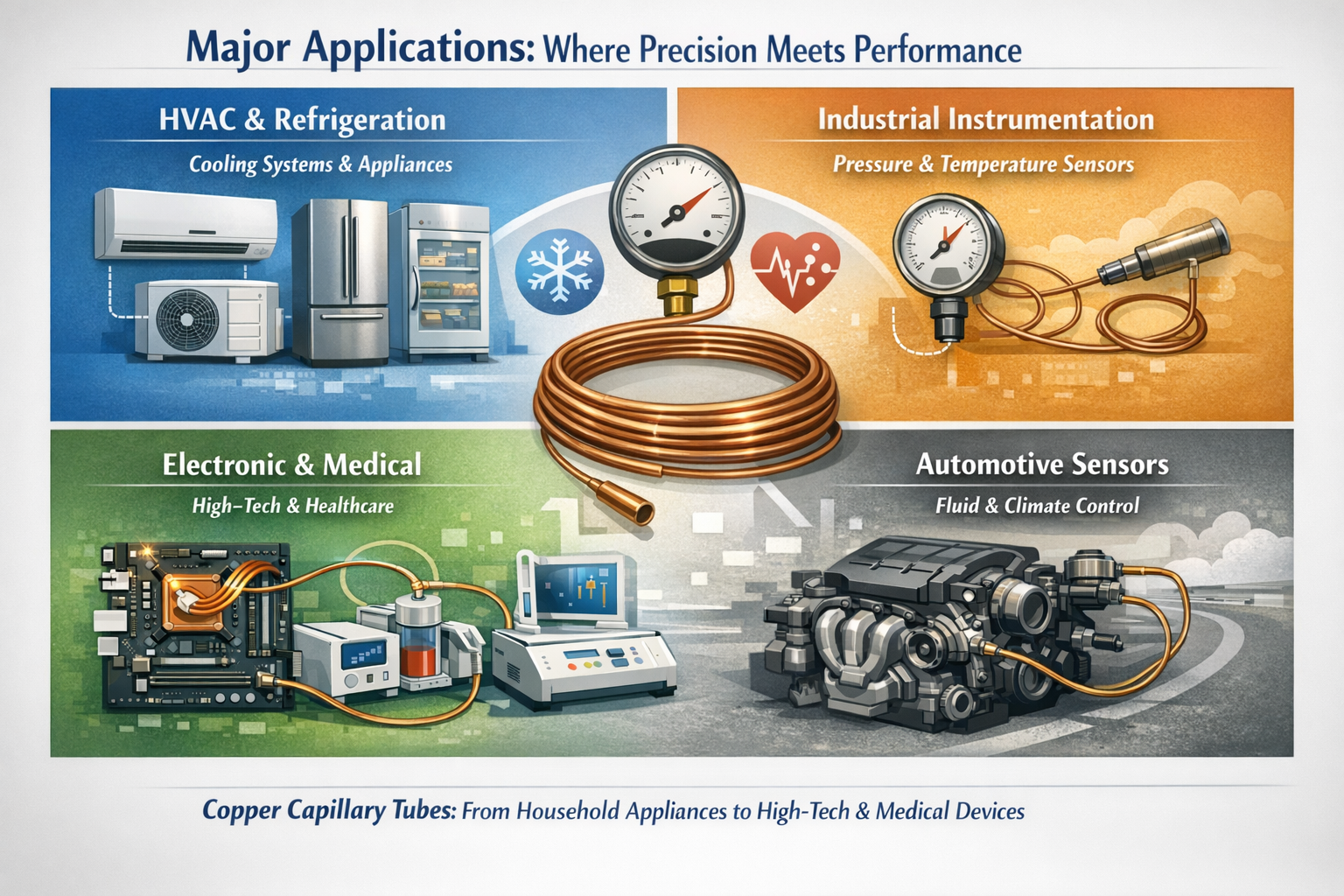

Основные области применения: где точность соответствует производительности

Благодаря своей способности контролировать поток жидкости с чрезвычайной точностью медные капиллярные трубки используются во всем: от бытовой техники до медицинского оборудования, спасающего жизни.

ОВиК и охлаждение: главное в охлаждении

Наиболее распространенное применение медных капиллярных трубок — в отрасли отопления, вентиляции и кондиционирования воздуха. Он выступает в качестве основного прибор учета в системах охлаждения малых и средних масштабов.

• Бытовая техника: Каждый бытовой холодильник, морозильник и охладитель воды использует капиллярную трубку для регулирования потока хладагента.
• Кондиционер: Используется в оконных блоках и сплит-системах кондиционеров для регулирования расширения хладагента.
• Коммерческое холодильное хранилище: Используется в витринах и небольших холодильных камерах для постоянного поддержания температуры.

Промышленное приборостроение: передача и измерение

В промышленных условиях капиллярная трубка предназначена не только для потока, но и для информации.

• Манометры: Трубка действует как соединитель, передающий давление от источника к манометрическому механизму. Его небольшой объем гарантирует точность показаний без потери значительной жидкости.
• Датчики температуры: В термометрах с выносной лампочкой используются капиллярные трубки для подключения термочувствительной лампы к циферблату. Расширение жидкости или газа внутри трубки обеспечивает механическое движение, указывающее температуру.
• Контроль уровня: Используется в специализированных гидростатических системах измерения уровня.

Электроника и медицина: передовые инновации

По мере совершенствования технологий растет потребность в микроскопическом управлении жидкостью и теплом.

• Электронные тепловые трубки: В высокопроизводительных компьютерах и аэрокосмической электронике медные капиллярные структуры используются внутри «тепловых трубок» для отвода тепла от процессоров посредством охлаждения с фазовым переходом.
• Медицинское оборудование: Эти трубки необходимы для точной подачи газов или жидкостей в инструментах лабораторного анализа и некоторых хирургических устройствах.
• Автомобильные датчики: Используется в различных гидравлических и сенсорных линиях систем климат-контроля и управления двигателем автомобиля.

(Это изображение было создано искусственным интеллектом.)

Руководство по выбору: Как выбрать правильную трубку?

Выбор правильной медной капиллярной трубки — это баланс между физикой и окружающей средой. Выбор трубки, которая немного слишком длинна или имеет слишком узкий внутренний диаметр (ВД), может резко снизить эффективность системы.

Понимание физики: поток и перепад давления

Производительность капиллярной трубки определяется сопротивлением, которое она оказывает. Это сопротивление является результатом двух основных факторов: Внутренний диаметр и Длина .

• Правило диаметра: Падение давления чрезвычайно чувствительно к внутреннему диаметру. Даже разница в 0,1 мм может изменить пропускную способность на целых 25-30%.
• Правило длины: Если внутренний диаметр фиксирован, увеличение длины трубки увеличивает сопротивление и уменьшает расход. И наоборот, укорочение трубки увеличивает поток.
• Отношения: Проектировщики часто используют уравнение Пуазейля или блок-схемы, предоставленные производителем, для расчета точной комбинации длины и внутреннего диаметра, необходимой для определенной охлаждающей способности в БТЕ/Ватт.

Экологические и механические аспекты

Помимо скорости потока, вы должны учитывать условия «реального мира», в которых будет работать трубка:

• Рабочее давление: Убедитесь, что толщина стенок соответствует типу хладагента. Например, для систем, использующих R410A, требуются трубки, способные выдерживать более высокое рабочее давление, чем в старых системах с R22.
• Вибрация и усталость: В компрессорах или автомобильной технике вибрация постоянна. Для этих сред часто предпочитаются «полутвердые» или «твердые» закалки, чтобы предотвратить нагартование и последующее растрескивание.
• Рабочая температура: Сильная жара или холод могут повлиять на расширение металла. Медь высокой чистоты (C12200) предпочтительна из-за ее стабильности в широком диапазоне температур.

Проверка поставщиков: как проверить качество

Выбирая продукцию у производителя, не верьте ему на слово. Профессиональный поставщик должен предоставить Сертификат заводских испытаний (MTC) что включает в себя:

1. Химический состав: Подтверждение чистоты меди (например, Cu 99,9%).
2. Механические свойства: Прочность на разрыв, относительное удлинение и твердость (закал).
3. Отчет о чистоте: Количественные данные по мг/м² внутреннего остатка.
4. Проверка допуска: Подтверждение того, что ID и OD соответствуют согласованным стандартам точности.

Совет для профессионалов: Всегда спрашивайте, выполняет ли поставщик «продувку азотом» во время процесса отжига. Это гарантирует, что внутри трубки не останется черной оксидной накипи, которая является врагом №1 для холодильных компрессоров.

Прецизионное производство на заводе Zhejiang Jingliang Copper-Tube Products

При поиске компонентов для важных отраслей наследие и инфраструктура производителя так же важны, как и сам продукт. Компания Zhejiang Jingliang Copper-Tube Products Co., Ltd. , основанная в 1994 году, объединяет более чем три десятилетия специализированного опыта в производстве высокоточных медных капиллярных трубок.

Комплексная отраслевая цепочка

Компания Jingliang, расположенная в городе Танпу — известном «доме медных труб» Восточного Китая, управляет полной вертикально интегрированной производственной цепочкой. Наш Объект площадью 20 000 квадратных метров объединяет каждый критический этап производства:

• Плавка и экструзия: Обеспечение чистоты сырья нашей меди с самого начала.
• Прецизионный рисунок и прокатка: Использование передовых технологий обработки для достижения микроскопических допусков по внутреннему диаметру, необходимых для работы капилляров.
• Яркий отжиг: Наш отжиг в контролируемой атмосфере гарантирует, что трубы не окислятся и достигнут именно того «закала» (мягкого, полутвердого или твердого), который требуется нашим клиентам.

Умное производство и контроль качества

Будучи входящим в десятку крупнейших предприятий по производству медных труб, мы перешли к Интеллектуальное производство . Только в 2022 году наше годовое производство превысило 7500 тонн , с объемом производства 450 миллионов юаней. Такой масштаб позволяет нам быть предпочтительным поставщиком для многочисленных зарегистрированных групп и международных клиентов.

Наш протокол обеспечения качества является бескомпромиссным:

• Вихретоковое тестирование (ECT): Каждая трубка сканируется на наличие микроскопических поверхностных и внутренних дефектов.
• Прецизионное тестирование потока: Обеспечение соответствия каждой партии конкретным требованиям регулирования вашей системы отопления, вентиляции и кондиционирования или контрольно-измерительных приборов.
• Внутренняя чистота: Наши специализированные процессы вытяжки и очистки гарантируют, что внутренние стенки не будут содержать масло, влагу и окалину, что важно для предотвращения засорения системы.
