Полное руководство по медным трубкам TP2: свойства, применение и отраслевые стандарты

Часть 1: Знакомство с медными трубками ТП2

1.1 Определение меди TP2: отраслевой стандарт

TP2 Медь представляет собой раскисленную фосфором медь с высоким содержанием остаточного фосфора. В сфере металлургии он классифицируется по китайскому стандарту. ГБ/Т 1527 , что функционально эквивалентно международно признанному ASTM С12200 (Cu-DHP) .

«P» в TP2 означает Фосфор , который добавляется в процессе плавки для удаления кислорода. «Раскисляя» медь, производители создают материал, который значительно более надежен для промышленного применения, чем стандартная чистая медь, особенно при нагревании и сварке.

1.2 Значение: почему раскисленная медь имеет значение

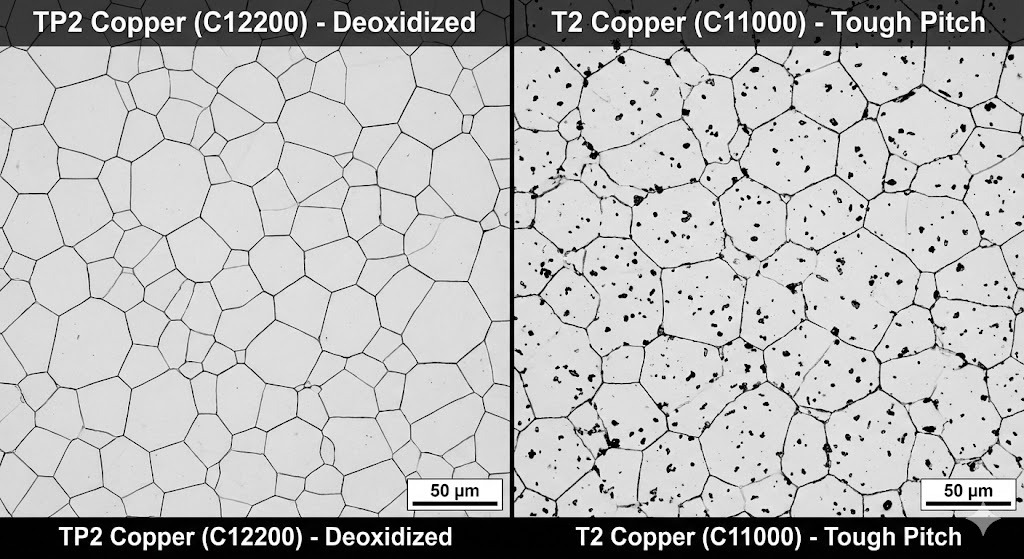

Основное значение меди TP2 заключается в ее свариваемость . Традиционная медь «твердой смолы» (например, Т2) содержит следовые количества кислорода. Когда T2 нагревается или сваривается в атмосфере, богатой водородом, он подвергается «водородному охрупчиванию», что приводит к микроскопическим трещинам и разрушению конструкции.

TP2 решает эту проблему. Поскольку фосфор уже связался с кислородом и удалил его, медные трубы TP2 можно безопасно паять и сваривать, обеспечивая герметичность соединений. Это делает его «золотым стандартом» для систем, которые должны удерживать газы или жидкости под высоким давлением в течение десятилетий.

1.3 TP2 и TP1: краткое сравнение

Хотя оба они раскислены фосфором, выбор между ними часто сводится к компромиссу между тепловая/электрическая проводимость и надежность соединения :

• TP1 (с низким содержанием фосфора): Содержит меньше фосфора (от 0,005% до 0,012%). Он обеспечивает более высокую проводимость, но немного более чувствителен во время сложных сварочных процессов.
• TP2 (высокий фосфор): Содержит больше фосфора (от 0,013% до 0,050%). Это предпочтительный выбор для ОВиК и холодильная промышленность потому что его превосходные сварочные характеристики перевешивают небольшое снижение проводимости.

1.4 Общее использование и отрасли

Медные трубы ТП2 — это «кровеносная система» современной инфраструктуры. Благодаря уникальному сочетанию коррозионной стойкости и термической эффективности они незаменимы в:

• HVAC/R (отопление, вентиляция, кондиционирование и охлаждение): Используется для линий хладагента и змеевиков испарителя/конденсатора.
• Сантехника и газ: Безопасная транспортировка питьевой воды и медицинских газов.
• Мощность и энергия: Теплообменники на электростанциях и системах охлаждения для оборудования, использующего возобновляемые источники энергии.
• Автомобильная промышленность: Все чаще используется в системах терморегулирования аккумуляторов электромобилей (EV).

Часть 2: Стандарты и спецификации

При покупке или спецификации медных трубок TP2 крайне важно использовать правильную международную номенклатуру для обеспечения качества.

2.1 Общие отраслевые стандарты

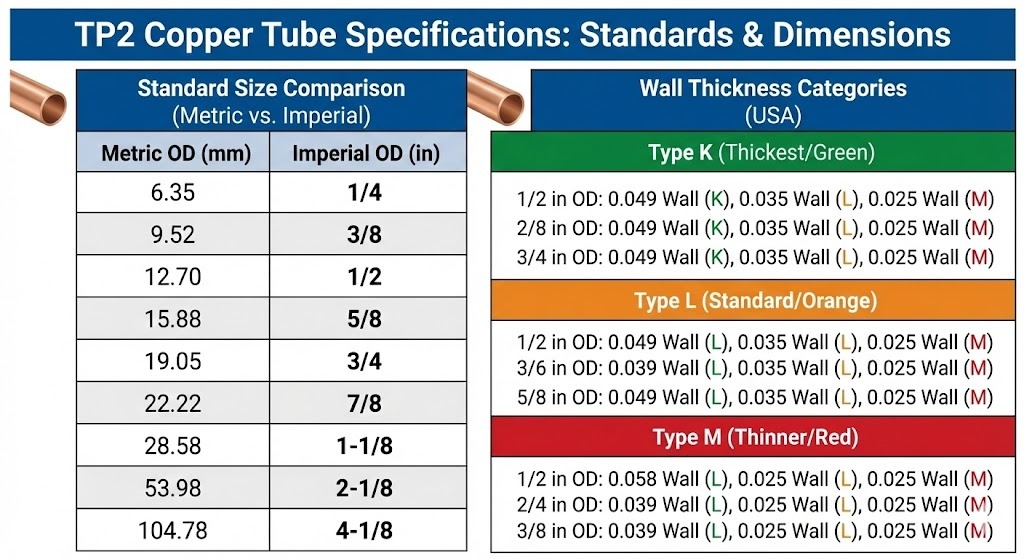

2.2 Габаритные характеристики

Трубки TP2 доступны в широком диапазоне размеров, но обычно их классифицируют по:

• Внешний диаметр (НД): Обычно варьируется от 2 мм до более 200 мм.
• Толщина стены: От «ультратонких» (0,2 мм) до «толстостенных» (5 мм для промышленного применения при высоком давлении).
• Допуски: Прецизионные трубы часто имеют допуск по диаметру /-0,02 мм, чтобы обеспечить герметичную посадку с механическими соединениями.

Часть 3: Химический состав и физические свойства

3.1 Химический состав: роль фосфора

Характеристики меди TP2 обусловлены ее высокой чистотой и точным контролем содержания фосфора. В соответствии со стандартными спецификациями (такими как ГБ/Т 5231 или АСТМ С12200 ), состав строго регламентирован:

Почему диапазон 0,013–0,050 %?
Если содержание фосфора ниже 0,013%, раскисление может быть неполным, что может привести к хрупкости соединений во время сварки. Если оно превышает 0,050%, тепло- и электропроводность существенно падают, снижая эффективность теплообменников.

3.2 Физические и механические свойства

Медные трубы TP2 ценятся за свою «мягкую» прочность — они достаточно прочны, чтобы выдерживать высокое давление, но достаточно пластичны, чтобы их можно было сгибать в сложные бухты без растрескивания.

А. Предел прочности и предел текучести

Прочность на разрыв зависит от «закала» (твердости) трубки:

• Мягкий (Отожженный, М): >= 195 МПа. Очень гибкий, идеально подходит для ручной гибки и тугих бухт.
• Жесткий (H): >= 295 МПа. Жесткий и прочный, используется для прямых участков водопроводных и промышленных трубопроводов.
• Предел текучести: Обычно колеблется от 60 до 150 МПа в зависимости от состояния.

Б. Удлинение

Это измеряет способность материала растягиваться перед разрушением. Медь TP2 обычно имеет степень удлинения >= 35–40% (в отожженном состоянии). Именно высокая пластичность позволяет трубе расширяться, расширяться или обжиматься без разрушения.

С. Теплопроводность

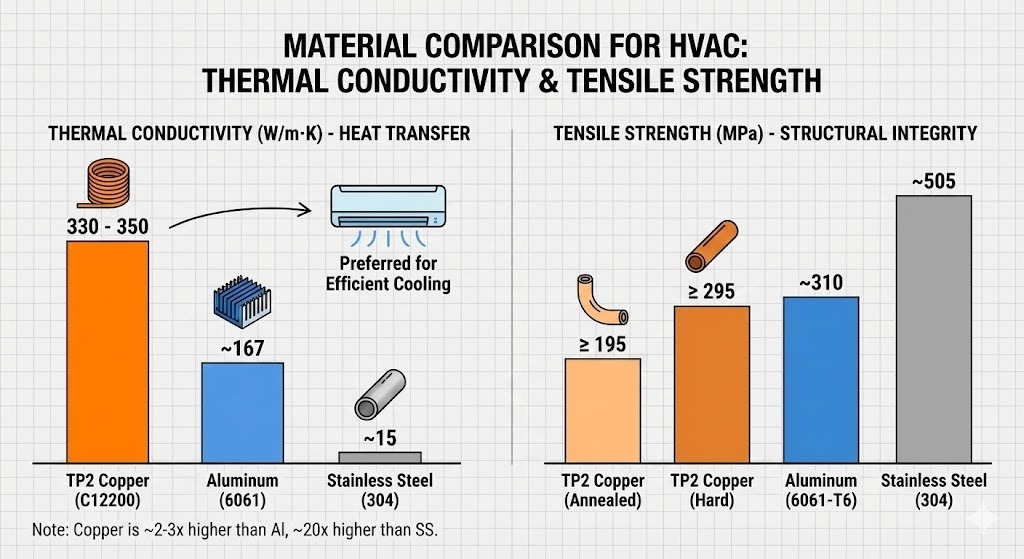

Хотя добавление фосфора снижает проводимость по сравнению с чистой медью, ТР2 по-прежнему остается лидером среди металлов:

• Теплопроводность: Примерно 330–350 Вт/(м·К) при 20°C.
• Примечание: Это примерно в 2-3 раза выше, чем у алюминия, и в 20 раз выше, чем у нержавеющей стали, поэтому он является предпочтительным материалом для испарителей кондиционеров.

D. Электропроводность

• Электрическая проводимость: >= 70–80 % IACS (Международный стандарт на отожженную медь).
• Несмотря на то, что он ниже, чем 100% IACS бескислородной меди (C10200), его более чем достаточно для заземления и термосинхронизации, где также требуется сварка.

3.3 Сводная таблица физических констант

Часть 4: Процесс производства медных труб TP2

Производство медных труб ТП2 – это путь от высокотемпературной плавки к высокоточной холодной обработке. Большинство трубок TP2 премиум-класса производятся как бесшовные трубы , что исключает риск разрушения сварного шва.

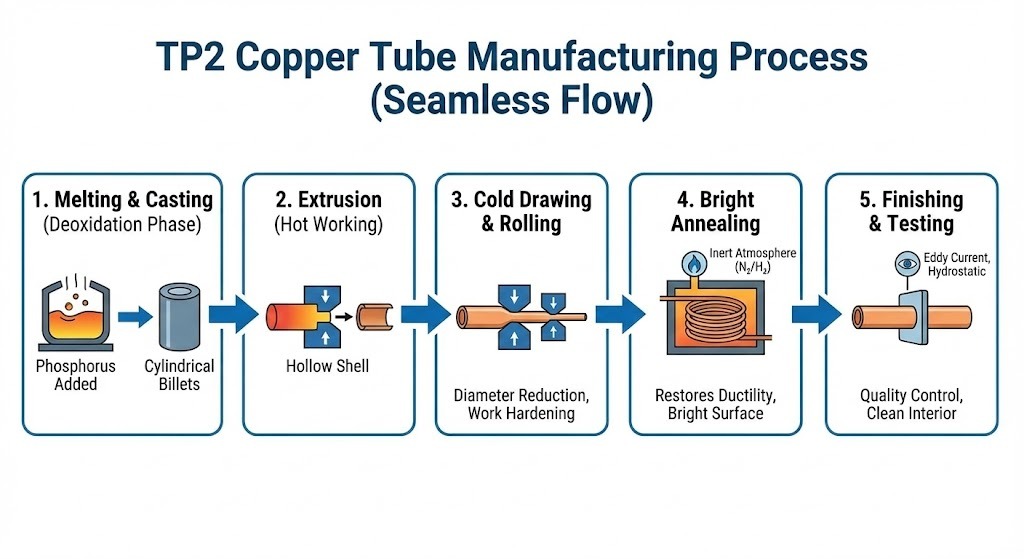

4.1 Пошаговая схема производства

1. Плавка и литье (фаза раскисления):
   Катодную медь высокой чистоты плавят в индукционной печи. На этом этапе в ванну расплава добавляют фосфор. Это критический момент, когда кислород удаляется, превращая шихту в медь TP2. Затем расплавленный металл разливают в твердые цилиндрические заготовки.
2. Экструзия (горячая обработка):
   Медная заготовка нагревается и продавливается через матрицу под огромным давлением, образуя толстостенную полую оболочку. Такая «горячая обработка» разрушает зеренную структуру литого металла, делая металл более прочным и однородным.
3. Холодное волочение и прокатка:
   Для достижения окончательного диаметра и толщины стенки труба проходит несколько стадий обработки. Холодный рисунок или Холодная прокатка (Пилджеринг). Трубка протягивается через фильеры все меньшего размера. Этот процесс увеличивает прочность металла за счет «наклепа».
4. Яркий отжиг:
   Холодная вытяжка делает медь твердой и хрупкой. Чтобы восстановить пластичность, необходимую для гибки и развальцовки (особенно для «мягких» или «полутвердых» отпусков), трубы нагревают в печи с контролируемой атмосферой (обычно азотом или водородом) для предотвращения окисления. В результате получается чистая, «яркая» поверхность.
5. Отделка и уборка:
   Трубы нарезаются по длине или сворачиваются в бухты. Для систем отопления, вентиляции и кондиционирования внутренняя часть должна быть хирургически чистой, поскольку любые остатки масла или пыли могут повредить компрессор.

4.2 Меры контроля качества

Чтобы гарантировать, что трубки TP2 соответствуют международным стандартам, таким как АСТМ Б280 , производители проводят строгие испытания:

• Вихретоковое тестирование: Неразрушающий контроль, в котором используются электромагнитные поля для обнаружения невидимых трещин или ямок в стенках трубы.
• Гидростатические испытания: Трубка заполнена жидкостью под высоким давлением, чтобы гарантировать, что она выдерживает давление современных хладагентов (например, R-410A или R-32).
• Проверка размеров: Прецизионные штангенциркули и лазерные датчики обеспечивают однородную толщину стенок, что крайне важно для поддержания номинального давления.

Часть 5: Основные характеристики и преимущества медных трубок TP2

Почему TP2 является «любимцем отрасли»? Его преимущества выходят за рамки простой проводимости.

5.1 Превосходная коррозионная стойкость

Медь TP2 образует естественный защитный слой патины при воздействии элементов. В отличие от стали, он не ржавеет. В сантехнике и системах отопления, вентиляции и кондиционирования это означает, что трубка не будет утончаться и не будет легко образовывать «точечные протечки» в течение 20–30 лет срока службы.

5.2 Высокая тепловая эффективность

Как отмечено в разделе свойств, теплопроводность TP2 является исключительной. В теплообменнике это позволяет более быстрая передача тепла занимая меньшую площадь, что позволяет создавать компактные и высокоэффективные кондиционеры.

5.3 Отличная «объединяемость»

Поскольку TP2 раскислен фосфором, это наиболее удобная медь для пайка и пайка . Технические специалисты могут быстро соединить трубы с помощью горелки, не беспокоясь о том, что металл станет хрупким или соединение выйдет из строя под воздействием вибрации.

5.4 Пластичность и формуемость

Медь ТР2 можно легко согнуть, расширить или «обжать» без специальной тяжелой техники. Такая гибкость жизненно важна для установки линий хладагента в ограниченном пространстве или создания сложных змеевиков испарителя.

5.5 100% возможность вторичной переработки

Медь – «постоянный» материал. Медные трубки TP2 можно перерабатывать неограниченное количество раз без потери производительности. В эпоху ESG (экология, социальная сфера и управление) целей, использование меди является устойчивым выбором для сертификации зеленого строительства.

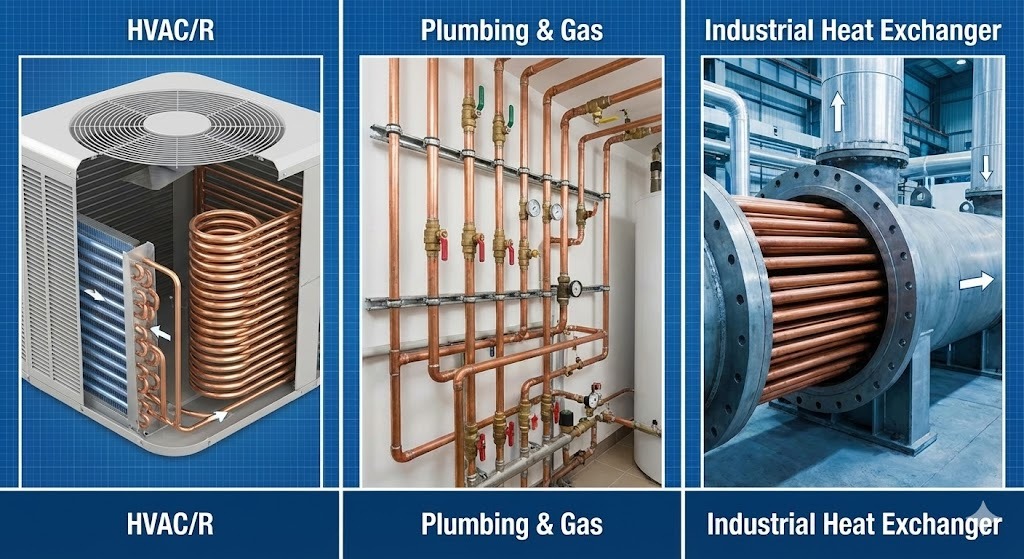

Часть 6: Применение медных труб TP2 в различных отраслях промышленности

6.1 ОВК и охлаждение: сердце системы

Это наиболее доминирующий сектор производства меди TP2. Современные хладагенты работают при высоких давлениях, что требует безупречной надежности, которую обеспечивает TP2.

• Кондиционеры и тепловые насосы: Используется для соединения внутреннего и наружного блоков. Пластичность TP2 позволяет его развальцовывать и подключать к клапанам без утечек.
• Охлаждение: Используется в холодовых цепях супермаркетов и промышленных морозильных камерах. Трубки TP2 часто имеют «внутренние канавки» (с добавлением внутренних микроребер) для дальнейшего увеличения площади поверхности теплопередачи, что делает систему более энергоэффективной.
• Испарители и конденсаторы: Высокая теплопроводность трубки обеспечивает быстрый обмен тепла между хладагентом и воздухом.

6.2 Водопровод и водоснабжение

Во многих элитных жилых и коммерческих зданиях медь TP2 является предпочтительным выбором для систем водоснабжения из-за ее долговечности и пользы для здоровья.

• Питьевая вода: Медь обладает естественным противомикробным действием, подавляя рост таких бактерий, как Легионелла .
• Дренаж и вентиляция: Поскольку TP2 устойчив к коррозии, вызванной серой водой и агрессивным мылом, он используется для прочных дренажных систем, которые могут прослужить более 50 лет.
• Газопровод: Его способность выдерживать высокое давление и устойчивость к огню (негорючий) делает его самым безопасным выбором для транспортировки медицинских газов в больницах или природного газа в домах.

6.3 Промышленное и химическое применение

Помимо стандартных зданий, медь TP2 выполняет «тяжелую работу» на производственных предприятиях.

• Теплообменники: Используется в маслоохладителях, конденсаторах пара электростанций и в химической обработке.
• Технологические трубопроводы: TP2 идеально подходит для транспортировки некислотных жидкостей, но требующих стабильной температуры.
• Солнечные тепловые коллекторы: Используется в стояках солнечных водонагревателей для поглощения и передачи солнечного тепла в резервуар для хранения воды.

6.4 Применение в области электрооборудования и заземления

Хотя TP2 имеет несколько меньшую проводимость, чем чистая медь T2, его превосходная прочность и коррозионная стойкость делают его полезным для конкретных электрических задач:

• Заземляющие стержни и втулки: Используется для защиты электрических систем от молний и скачков напряжения, особенно в почвенных средах, где существует риск коррозии.
• Клеммы и разъемы: Используется в тяжелых электрических компонентах, где деталь необходимо паять или приваривать к другому компоненту.

Часть 7: Техника соединения медных труб TP2

Надежность медной системы во многом зависит от качества ее соединений. Поскольку TP2 раскислен, он предлагает самый широкий спектр возможностей соединения без риска разрушения материала.

7.1 Пайка и пайка

Это наиболее распространенный метод для труб TP2 в системах отопления, вентиляции и кондиционирования и водопроводе.

• Пайка (мягкий припой): Используется в основном в бытовой сантехнике. В его состав входят присадочные металлы с температурой плавления ниже 450°С.
• Пайка (твердый припой): «Стандарт» для HVAC/R. В нем используются присадочные металлы (часто на основе серебра) с температурой плавления выше 450°C. Устойчивость меди TP2 к водородному охрупчиванию позволяет выполнять высокотемпературную пайку с помощью горелки, создавая соединение, которое зачастую прочнее, чем сама трубка.

7.2 Механические фитинги

Для сред, где открытое пламя запрещено (например, зоны без факела в больницах или на высокотехнологичных заводах), используются механические варианты:

• Пресс-фитинг: Инструмент обжимает фитинг на трубке, используя внутреннее уплотнительное кольцо для уплотнения.
• Компрессионные фитинги: Для прижатия трубки TP2 к фитингу используется латунная гайка и наконечник. Это часто встречается в газопроводах и контрольно-измерительных приборах низкого давления.

Часть 8: Преимущества и недостатки TP2

Чтобы принять обоснованное решение, полезно увидеть обобщенные «за и против».

Преимущества

• Безопасная сварка: Высокое содержание фосфора предотвращает появление трещин при высокотемпературном соединении.
• Энергоэффективность: Исключительная теплопроводность экономит энергию при обогреве/охлаждении.
• Долговечность: Высокая стойкость к общей коррозии и внутреннему образованию накипи.
• Антибактериальный: Естественно, убивает 99,9% бактерий в течение двух часов после контакта.
• Устойчивое: Полностью перерабатываемый и имеет высокую стоимость лома.

Недостатки

• Компромисс по проводимости: Его электропроводность ниже, чем у Т2 (чистая медь).
• Волатильность стоимости: Как и вся медная продукция, цена подвержена колебаниям на мировом сырьевом рынке.
• Риск кражи: Из-за высокой ценности вторичной переработки открытые медные трубы могут стать объектом кражи на строительных площадках.

Часть 9: Техническое обслуживание и уход для долголетия

Хотя медь TP2 — это материал, который можно использовать по принципу «установил и забыл», следование этим советам гарантирует, что он прослужит десятилетия:

1. Избегайте чрезмерного потока: При пайке используйте минимально необходимое количество флюса. Излишек флюса, оставшегося внутри трубки, может вызвать локальную питтинговую коррозию.
2. Правильная поддержка: Убедитесь, что трубки поддерживаются подвесками с медным или пластиковым покрытием. Избегайте прямого контакта с оцинкованной сталью или железом, чтобы предотвратить гальваническая коррозия .
3. Скорость потока: В водопроводе поддерживайте скорость воды в рекомендуемых пределах (обычно < 1,5 м/с для горячей воды), чтобы предотвратить эрозию и коррозию.
4. Очистка: В промышленных теплообменниках регулярная промывка мягкими средствами для удаления накипи позволит сохранить высокий коэффициент теплопередачи стенок TP2.

Заключение: будущее медных трубок TP2

Медные трубки TP2 представляют собой идеальный баланс металлургии и практичности. Добавив фосфор для раскисления меди, инженеры создали материал, который не только очень эффективно передает тепло, но и невероятно надежен в установке и соединении.

Будь то кондиционеры, обеспечивающие комфорт в наших домах, сантехника, подающая безопасную воду, или системы охлаждения в электромобилях следующего поколения, TP2 остается основополагающим материалом для современного управления температурой и жидкостями. При выборе материала для применений с высоким давлением, высокой температурой или высокой эффективностью TP2 (C12200) является проверенным отраслевым эталоном.

Часть 10: Часто задаваемые вопросы (FAQ)

В заключение статьи приведем некоторые наиболее распространенные вопросы, касающиеся медных трубок TP2:

В1: Можно ли использовать медные трубы TP2 для питьевой воды?
А: Да. TP2 (C12200) широко используется в сантехнических системах по всему миру. Он обладает естественным противомикробным действием и соответствует стандартам безопасности питьевой воды в большинстве юрисдикций.

В2: В чем основная разница между TP1 и TP2?
А: Основное отличие заключается в Фосфор content . TP2 имеет более высокий диапазон содержания фосфора (от 0,013% до 0,050%), что делает его превосходным для сварки и пайки в тяжелых условиях, тогда как TP1 (от 0,005% до 0,012%) обеспечивает немного лучшую тепло/электрическую проводимость.

Вопрос 3. Почему для систем отопления, вентиляции и кондиционирования TP2 предпочтительнее T2?
А: Медь Т2 содержит следы кислорода, который вызывает «водородное охрупчивание» во время сварки, что приводит к образованию трещин. TP2 раскислен, что означает, что его можно повторно паять и сваривать без потери структурной целостности.

Вопрос 4. Совместимы ли трубки TP2 с новыми экологически чистыми хладагентами, такими как R-32?
А: Да. Бесшовные трубы TP2 рассчитаны на более высокое рабочее давление, связанное с современными экологически чистыми хладагентами, при условии, что толщина стенок указана правильно.

Часть 11: Итоговое сравнительное заключение (Руководство по выбору)

Эта таблица служит для инженеров кратким справочником по выбору марки меди, подходящей для их конкретного проекта.
